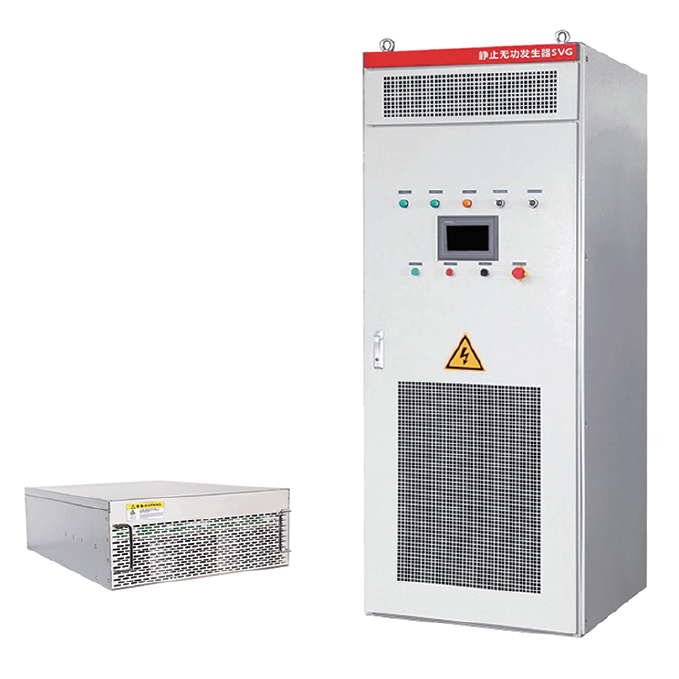

▼產品概述
SVG系列靜止無功發生裝置，采用智能DSP芯片主控制器，利用可關斷大功率電力電子器件IGBT組成自換橋式電路并聯在電網中，應用瞬時無功功率理論的實時監測算法，輸出電壓幅值可控的一個與電網同頻率的交流電壓源，改變SVG交流側輸出的電壓U的幅值，實時補償電網容性及感性無功功率，實現動態無功補償?shù)哪康?，有效解決電流不平衡、電壓閃變等常見電能質量問題，保障工況企業的安全、高效運行。
▼產品概述
全系列功率單元模塊化設計，外觀美觀，維護簡單快捷，相互無影響。
單元模塊多種容量規格可選：400V/35kvar/50kva/75kvar/100kvar;690V/100kvar/150kvar。
按內置單元模塊形式，具有模塊式、機架式、壁掛式等多種安裝形式。
實時動態跟蹤無級補償，不受電壓波動影響，可消除與電流發生諧振的危險。
相應速度快，相應時間<10ms，迅速抑制電壓波動和電壓閃變，補償無功。
一機多效，可同時治理諧波、無功和三相不平衡等多種電能質量問題。
無功補償范圍連續可調-1~1，無功補償率高達99％，同時可設定諧波治理范圍2-13次。
RS485通信接口，Modbus RTU遠程通信協議。
保護完善，過熱、失壓、負荷過流、補償過流、系統電壓、直流電壓、IGBT保護等問題自動保護。
分層分布式控制體系，7寸觸摸屏人機界面，全程數字化、自動化，控制靈活。

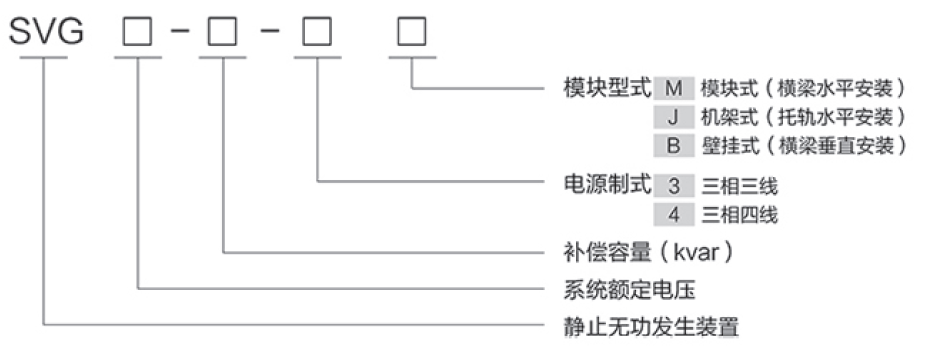

▼型號說明

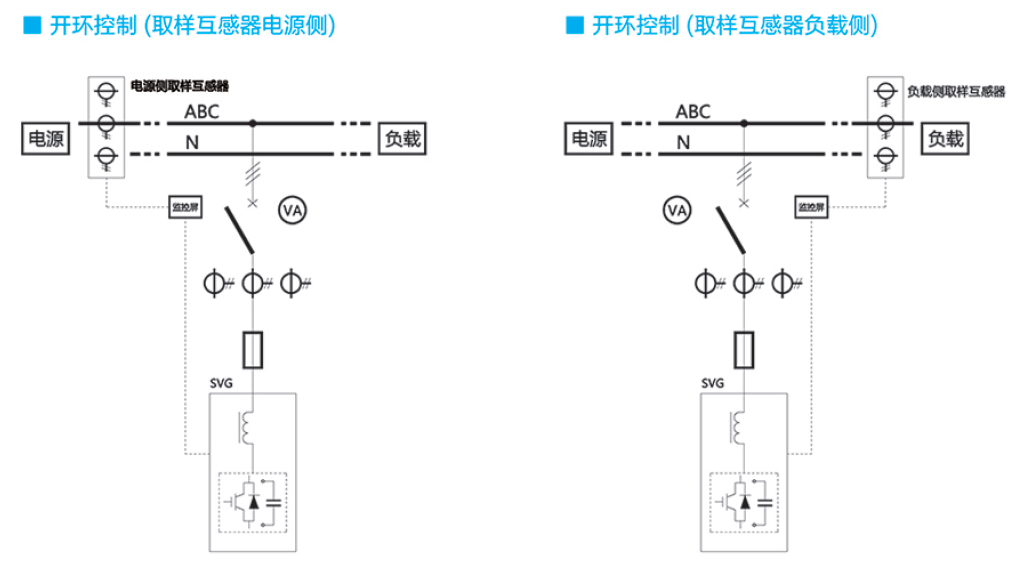

▼一次原理圖
